Как сделать тплый пол от отопления — делаем по инструкции от водяного отопления ТОП-7 лучших теплых полов

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

  • к существующим радиаторам нужно произвести подключение коллекторного узла;
  • температуру теплоносителя необходимо уменьшить как минимум до 55°С;
  • устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.

Как подключить теплый пол к системе отопления

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

  • однотрубная схема. Подключение подачи контура с циркулирующим теплоносителем происходит после циркуляционного насоса, а обратки – после. Регулировка работы системы осуществляется при помощи установленного коллектора или шарового крана;
    Однотрубная система водяного отопления

    Однотрубная система водяного отопления

  • двухтрубная схема. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Управление работой осуществляется при помощи двух шаровых кранов;
    Двухтрубная система водяного отопления

    Двухтрубная система водяного отопления

  • схема подключения без циркуляционного насоса. Установка данной системы возможна, но нет гарантии ее нормального функционирования и эффективности. Учитывая сложности монтажа, намного проще применение первого или второго варианта. Для функционирования теплого пола производится подключение подачи в начале комнаты, а обратки – в конце. Также важно обеспечить необходимый уровень уклона при монтаже трубопроводов.
    Схема подключения однотрубной и двухтрубной системы отопления без циркуляционного насоса

    Схема подключения однотрубной и двухтрубной системы отопления без циркуляционного насоса

Устройство системы водяного теплого пола

  • нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
  • применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола;
    Устройство трехходового термостатического смесительного клапана

    Устройство трехходового термостатического смесительного клапана

  • использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
  • внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

  • оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки;

    Схема подключения водного теплого пола к центральной системе через отдельный ввод

  • создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
  • для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;
  • при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
  • используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

Как сделать тплый пол от отопления - делаем по инструкции от водяного отопления ТОП-7 лучших теплых полов

Для водяного подогрева теплого пола используется система труб, по которым циркулирует теплоноситель. Чаще всего трубы заливают в стяжку, но есть системы сухого монтажа — деревянные или полистирольные. В любом случае присутствует большое количество труб небольшого сечения, уложенных под напольное покрытие.

Из-за большого количества труб водяной подогрев делают в основном в частных домах. Дело в том, что система отопления многоэтажек ранней постройки не рассчитана на такой способ обогрева. Сделать теплый пол от отопления можно, но велика вероятность того, что или у вас будет слишком холодно, либо у соседей сверху или снизу — в зависимости от типа запитки системы.

Иногда холодным становится весь стояк: гидравлическое сопротивление водяного пола в разы выше, чем радиаторной системы отопления и оно может закупорить движение теплоносителя. По этой причине добиться от управляющей компании разрешения на монтаж теплого пола очень сложно (установка без разрешения — административное правонарушение).

Водяной теплый пол подразумевает большое количество труб небольшого диаметра

Водяной теплый пол подразумевает большое количество труб небольшого диаметра

Хорошая новость состоит в том, что в новостройках стали делать две системы: одна для радиаторного отопления, вторая — для водяного теплого пола. В таких домах и разрешения не требуется: разрабатывалась соответствующая система с учетом более высокого гидравлического сопротивления.

Чтобы понимать, что вам необходимо для того чтобы сделать водяной теплый пол своими руками, нужно разобраться в том, из чего состоит система и как она работает.

Работая в 1900-х годах в Японии над строительством гостиницы, Райт обратил внимание на удивительный комфорт, который создавал в комнатах нагретый пол. Архитектор был так впечатлён эффектом, что посчитал ондоль идеальной системой обогрева. Позже он использовал в своих проектах системы отопления, основанные на принципе нагрева помещения в традиционных корейских и японских жилищах, но вместо тёплых газов в дымоходе под полом применил

с текущей в них горячей водой.

Мама плохого не посоветует

Чтобы понять, почему греющий пол — идеальная отопительная система, достаточно вспомнить мамины наставления и уроки физики в школе. Помните, мама всегда говорила: «Держи ноги в тепле». А преподаватель физики в школе объяснял, что плотность тёплого воздуха меньше, чем холодного, поэтому тёплый воздух легче и «всплывает», поднимается наверх.

Схема движения тёплого воздуха при отоплении настенным радиатором
Схема движения тёплого воздуха при отоплении настенным радиатором

Радиаторы отопления выдают тепло точечно: чаще всего в комнате устанавливается единственная батарея, размещённая в самом холодном месте, под окном. Чтобы единственный нагреватель небольшой площади давал достаточно тепла, необходимо использовать теплоноситель, нагретый до значительных температур.

Температура воды в радиаторах — 80… 90°С. Поэтому непосредственно около батареи слишком жарко, в отдалении — прохладно. На схеме показано, как распространяется тепло от обычного радиатора: нагретый воздух поднимается вдоль стены под потолок. Там, соприкасаясь с потолком, воздух двигается к противоположной стене, остывает, тяжелеет и начинает опускаться к полу.

ЧИТАТЬ ДАЛЕЕ:  Цветники на даче - 140 фото идей красивого обустройства цветников своими руками

Так как на уровне головы людей при таком способе отопления часто температура воздуха больше 20°С, создаётся впечатление, что в комнате душно, и жильцы открывают форточки. Кроме того, постоянное перемещение тёплых и холодных воздушных масс провоцирует возникновение сквозняков.

Схема движения тёплого воздуха при отоплении тёплыми полами
Схема движения тёплого воздуха при отоплении тёплыми полами

В помещении, обогреваемом тёплыми полами, площадь нагрева гораздо больше — весь пол комнаты. Поэтому нет необходимости поднимать температуру теплоносителя (воды) до высоких температур — вполне достаточно 40… 45°С. Нагретый воздух от пола равномерно поднимается, под потолком остывает и по стенам опускается к полу, где процесс повторяется. При этом человек находится в наиболее физиологически приятных температурных условиях: ноги его в тепле, голова в оптимальной для комфортных ощущений температуре, а прохладным воздух становится уже выше среднего роста человека.

Тёплый пол в качестве прибора отопления

Чаще всего греющие полы делают как дополнительный источник тепла — для создания комфорта. Но они могут стать и главным или даже единственным отопительным прибором.

Первый раз я встретила такое решение на одном из своих объектов. Это был большой загородный дом общей площадью около 450 м². Большая его часть обогревалась именно тёплыми полами, включая помещение бассейна, зимнего сада и огромный зал площадью 90 м² с двусветным эркером с одной стороны и окнами во всю стену с другой. В этих помещениях полы были отделаны каменной или керамической плиткой. Другие комнаты (4 спальни на втором этаже) имели паркетные полы и отапливались иным способом.

Я была там зимой 2009-2010 года, которая многим запомнилась сильными морозами. Во всём доме было тепло, люди работали в футболках. И это несмотря на то, что в большей части дома ещё вовсю шли отделочные работы со всеми сопутствующими явлениями: вскрытыми потолками, голым бетоном и повышенной влажностью от малярных работ.

Второй пример использования водяных тёплых полов в качестве единственного источника отопления — последний мой объект — квартира-студия площадью 44 м². Замена радиатора отопления на водяные тёплые полы в этом случае прямо-таки напрашивалась.

Квартира-студия до ремонта
Квартира-студия до ремонта

  • Во-первых, система отопления в этом доме не была централизованной: в каждой квартире имелся индивидуальный газовый котёл, обеспечивающий обогрев и горячее водоснабжение. Устройство водяных тёплых полов было возможно и не потребовало никаких согласований.
  • Во-вторых, особенностью этой квартиры было то, что она находилась в мансарде. Наклонный потолок ещё больше усиливал эффект собирания тёплого воздуха в верхней части помещения. Нагревшись около радиатора, установленного под скатом потолка, где высота стены была всего 1500 мм, по наклонной поверхности тёплый воздух быстро поднимался в самый верх, где стена была уже 4,5 м. В результате внизу оставалось холодно, а к батарее невозможно было прикоснуться, настолько она была горячая.
  • В-третьих, по проекту весь пол первого уровня в этой квартире предполагался с покрытием из каменной плитки, поэтому подогрев пола был очень актуален.

Квартира после ремонта: радиатор отопления заменили тёплые полы
Квартира после ремонта: радиатор отопления заменили тёплые полы

Замена радиатора отопления избавила заказчиков от проблем их соседей: в их квартирах зимой было холодно. Уменьшились расходы на газ: вода для отопления стала нагреваться только до 40… 45°С, а не до 95°С, как раньше. А благодаря большой температурной инертности системы (толстой бетонной стяжке и каменному напольному покрытию), котёл даже в морозы включался не чаще раза в час-полтора и не более чем на 5 минут.

Ну и что касается комфорта — тепло и не душно, даже в спальне на антресолях на втором уровне. И можно свободно сидеть на каменном полу, не испытывая никаких неудобств. Ну и, конечно, огромный радиатор почти в 2 м длиной отнюдь не украшал интерьер.

Почему тёплые полы — идеальная система отопления

Как сделать тплый пол от отопления - делаем по инструкции от водяного отопления ТОП-7 лучших теплых полов

О них не любят говорить производители, но они есть. Перед тем как выбирать конкретную конструкцию теплых полов, нужно ознакомиться с проблемными сторонами такого вида отопления.

  1. Помещения общего пользования нельзя обогревать теплыми полами. Тепловые потери в этом случае настолько велики, что полностью теряется экономическая целесообразность, эксплуатация обходится очень дорого в сравнении с другими видами обогрева, а эффективность значительно понижается.
    Энергоэффективность системы

    Энергоэффективность системы

  2. В большинстве случаев теплые полы рекомендуется использовать в качестве дополнительного отопления помещений. Только если теплоизоляция помещений выполнена с учетом жестких международных стандартов, есть возможность сделать их основным способом обогрева помещений.
    Водяной теплый пол может быть как дополнительным, так и основным источником тепла

    Водяной теплый пол может быть как дополнительным, так и основным источником тепла

    Можно ли отопить дом с помощью системы {amp}quot;теплого пола{amp}quot;, без радиаторов

    Можно ли отопить дом с помощью системы «теплого пола», без радиаторов

  3. Если в многоквартирном доме существует общая система водяного отопления, то никакие конструкции теплых водяных полов монтировать нельзя. Это строго запрещается владельцами домов, получить от них разрешение практически невозможно.
    Отопление балкона теплым полом от радиаторов

    Отопление балкона теплым полом от радиаторов

    Схемы установки теплого пола, где запрещено устанавливать систему

    Схемы установки теплого пола, где запрещено устанавливать систему

    Схема теплого водяного пола с трехходовым клапаном

    Схема теплого водяного пола с трехходовым клапаном

    Схема водяного теплого пола с трехходовым клапаном и перепускным балансировочным узлом

    Схема водяного теплого пола с трехходовым клапаном и перепускным балансировочным узлом

Понимание причин существования ограничений позволит в дальнейшем выбрать оптимальную конструкцию теплого пола с водяным отоплением. В настоящее время существует несколько типов конструкций теплых полов с водяным теплоносителем: тонкие, легкие и бетонные. Кратко рассмотрим каждый из них с точки зрения потребителя и строителя. Такой подход даст возможность рассказать о реальных, а не рекламных технических характеристиках.

Любой производитель электрического тёплого пола вкладывает в упаковку со своим изделием инструкцию по монтажу. Немало информации об устройстве греющих полов (как электрических, так и водяных) и на просторах интернета.

Однако теория — это хорошо, но на практике бывает, что складно написанное в рекламном буклете и инструкции по монтажу и сборке никак не хочет складываться, собираться и монтироваться так, как это задумали инженеры-конструкторы. Следующий раздел — практический опыт, который «сын ошибок трудных».

Об укладке термоматов

Производители и продавцы утверждают, что монтаж электрического пола в виде термоматов можно производить непосредственно в клеевой шов при укладке плитки. Из практики — лучше всё же уложенные маты с кабелем залить отдельно тонким слоем ровнителя для пола, чтобы только-только скрылся кабель. А уже после высыхания приклеивать плитку.

Это облегчит работу по укладке плитки, не будет опасности, что сетка с кабелем сдвинется или сам кабель повредится зубчатым шпателем. Да и переживать, что кабель может быть испорчен от падения какого-либо предмета на пол, тоже не придётся. Стоит выбирать ровнитель на основе цемента, а не гипса: во-первых, к гипсовому ровнителю может плохо прилипать плиточный клей, а во-вторых, у гипса низкая теплопроводность.

Ещё один момент: сетка с нагревательным кабелем имеет клеевой слой на обратной стороне для фиксации мата на поверхности. На деле этот клей обычно либо пересох и не клеится, либо просто не клеится, потому что поверхность пола в реальных условиях далеко не похожа на гладкое стекло. Иногда помогает скотч, а лучше использовать какую-нибудь быстросохнущую смесь (только не гипсовую), с помощью которой можно зафиксировать сетку с кабелем на полу.

Если готовый термомат не подходит к форме помещения, то сетку можно аккуратно разрезать, не повредив кабель, и разложить его свободно с учётом шага между рядами и особенностями помещения.

ЧИТАТЬ ДАЛЕЕ:  Какой инверторный сварочный аппарат лучше рейтинг моделей

Заливка ровнителем греющего мата тёплых полов
Заливка ровнителем греющего мата тёплых полов

Термоматы можно использовать и под ламинат или линолеум, в этом случае поверх сетки с кабелем необходимо отлить тонкослойную стяжку из того же ровнителя.

Нюансы монтажа кабельного тёплого пола

Для крепления греющего кабеля существует специальная монтажная лента, которая крепится к полу дюбель-гвоздями. Можно закрепить кабель и на армировочной сетке для стяжки, уложенной на слой теплоизолятора, если он используется.

Теплоизолятор (пенопласт, пенополистирол или экструдированный пенополистирол, фольгированный вспененный полипропилен) для тёплых полов необходим, если ниже находится неотапливаемое помещение или подвал. Выбор утеплителя зависит от конкретных условий: расчётной величины теплопотерь, материала перекрытия и прочего.

Греющий кабель уложен на теплоизоляцию без использования сетки. Так делать неправильно.
Греющий кабель уложен на теплоизоляцию без использования сетки. Так делать неправильно.

В случае, если снизу находится тёплое помещение (например, соседская квартира или нижний этаж дома), теплоизоляцию можно не применять. Однако надо понимать, что использование теплоизоляции уменьшит расход тепловой энергии и сделает отопление при помощи тёплого пола более эффективным: всё тепло будет направлено на нагрев пола, отражаясь от слоя утеплителя.

Чтобы кабель не перегревался, поверх теплоизоляционного слоя перед укладкой кабеля нужно отлить промежуточную стяжку или укладывать его на армировочную металлическую сетку с помощью пластиковых затяжек. Тогда во время заливки стяжки раствор затечёт под кабель, отделив его от теплоизоляции, и он не будет перегреваться.

О «запирании»

И греющий кабель, и греющие маты нужно укладывать только на открытом пространстве комнаты, заранее предусмотрев места установки громоздкой мебели или бытовой техники.

На фото ниже тёплый пол укладывается в ванной комнате и на месте, где потом будет стоять ванна и стиральная машина, кабеля нет. Также нельзя использовать один кабель, если в помещении есть зоны с напольным покрытием, имеющим разную теплопроводность (например, керамическая плитка и ламинат), или использовать одну кабельную систему для обогрева смежных помещений, изолированных дверью. Лучше сделать отдельные зоны нагрева разными кабелями.

Уложенный греющий кабель тёплого пола
Уложенный греющий кабель тёплого пола

Для регулировки температуры пола используют терморегулятор, датчик которого располагают между петлями кабеля примерно в центре помещения. Датчик укладывают в пластиковой гофре, заглушив конец, например, с помощью изоленты. В продаже имеются терморегуляторы, позволяющие подключить к одному прибору несколько отдельных кабельных систем.

Варианты электрических тёплых полов, не боящихся «запирания» под громоздкой мебелью — это системы с саморегулирующимися элементами. Например, стержневые или электро-жидкостные (о них речь чуть ниже).

Об установке маяков и стяжке

Поверх разложенного и закреплённого кабеля устанавливаются маяки (это касается греющих полов с толстой аккумулирующей стяжкой). Для закрепления маяков нельзя использовать смеси на основе гипса: в местах соприкосновения кабеля и гипса из-за плохой теплопроводности гипсовых смесей кабель будет перегреваться и может перегореть.

Но такие смеси используют, потому что они быстро застывают, что и требуется для установки маяков. Выход такой: использовать Ремсостав (например, от «Крепс» или «Плитонит», смесь IVSIL RENDER). Также подойдёт быстротвердеющий плиточный клей (например, IVSIL EXPRESS , ЕК Fast Fix, Кнауф Шнельклейбер, CERESIT СМ-14, PLITONIT B, Экспресс Вб).

Поверх разложенного и закреплённого кабеля устанавливаются маяки
Поверх разложенного и закреплённого кабеля устанавливаются маяки

В крайнем случае можно добавить в цементный раствор немного гипса или гипсовой штукатурки: смесь будет быстро схватываться, а по составу окажется ближе к цементной. Не забудьте, что время жизни подобных смесей очень недолгое — 10-15 минут. Смешивайте небольшое количество, которое успеете выработать за это время. Если для установки маяков всё-таки выбрана смесь на основе гипса, то нужно внимательно следить, чтобы она не соприкасалась с греющим кабелем, как на фото выше.

При отливании стяжки в раствор необходимо добавить специальный пластификатор для тёплых полов и фиброволокно — из-за повышенных тепловых нагрузок. Другой вариант — использовать специальную сухую цементную смесь для тёплых полов, в ней этот пластификатор уже есть. Это касается и устройства стяжки для водяных тёплых полов.

Не забудьте проверить кабель

Перед заливкой стяжки нужно проверить целостность кабеля, измерив сопротивление. Дополнительно рекомендую ещё раз проверить невредимость уложенного кабеля и непосредственно перед укладкой финишного покрытия. Если обнаружится повреждение, то придётся только вскрыть стяжку, не портя конечную отделку.

Проверьте целостность кабеля неоднократно
Проверьте целостность кабеля неоднократно

При заливании нужно контролировать, чтобы кабель не всплыл. Если такое всё-таки произошло, необходимо погрузить всплывший участок в раствор до его отвердевания. Иначе отрезок кабеля, над которым толщина бетона окажется значительно меньше, будет испытывать повышенные нагрузки, что скажется на сроке службы греющего пола.

Включать тёплый пол нужно только после полного высыхания стяжки — не раньше, чем через месяц. Если поторопиться, вокруг кабеля могут образоваться воздушные полости, а это приведёт к его перегреву в этих местах и, как следствие, — выходу из строя.

Весь монтаж водяного теплого пола в частном доме состоит из нескольких основных процессов. Выполняя каждый правильно, умельцы получают в награду теплые водяные полы в частном доме, работающие надежно до 50 лет.

Вся работа состоит из:

  • проектировки;
  • утепления;
  • укладки труб;
  • стяжки готовых полов.

Каждая часть имеет свои подводные камни. С ними нужно познакомиться поближе.

Создание проекта

Выполняя монтаж водяного теплого пола своими руками, следует правильно рассчитать мощность котла. При нехватке мощности будет недостаточно прогреваться вода, что отразится на качестве отопления. Мощность обычно берется больше на 15-20% от суммарных потребляемых мощностей.

Каждый водный трубопровод выполняется цельной трубой. Для расчета длины необходимо сначала на бумаге выполнить чертеж всех контуров. Обозначается их схема прокладывания и место крепления коллектора.

Правильно составленная схема поможет при монтаже и расчете оборудования и комплектующих
Правильно составленная схема поможет при монтаже и расчете оборудования и комплектующих

Про водяные тёплые полы и закон

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

Устройство водяного теплого пола от отопления

В водяных тёплых полах греющим элементом служит труба, в которой циркулирует нагретая жидкость — вода или антифриз. Для нагрева жидкости используется котёл. Существуют два вида водяных тёплых полов: с бетонной стяжкой и сухая настильная система.

Водяной тёплый пол с бетонной стяжкой

Традиционное решение — труба тёплого пола, залитая в бетон. Стяжка служит аккумулятором, поэтому такие полы греют лучистым теплом, как кирпичная печь.

Труба водяного пола, заливаемая раствором
Труба водяного пола, заливаемая раствором

Такой пол довольно долго нагревается и ещё дольше остывает. В описанной выше квартире в мансарде после первого включения полы нагревались полтора дня. А когда понадобилось настроить внешний воздушный температурный датчик пришлось ждать почти 3 дня, пока воздух в квартире остынет настолько, чтобы прибор сработал. Поэтому водяные тёплые полы с бетонной стяжкой — идеальное решение для создания системы отопления.

Сегодня часто можно встретить рекомендации по устройству водяных тёплых полов в многоквартирных домах с использованием центрального отопления. Насколько мне известно, закон это запрещает: изменяя тип отопления в квартире, вы влияете на всю отопительную систему дома, независимо от того, верхняя раздача воды для отопления в доме или нижняя.

Делать водяной тёплый пол в квартире можно только в том случае, если разводка отопления поквартирная или в каждой квартире имеется индивидуальный котёл. Зато в частном доме подобных преград в устройстве водяных тёплых полов нет. Если нельзя, но очень хочется, то решением станут описанные выше электро-жидкостные и капиллярные системы.

В нашем доме обязательно будут тёплые полы…

Вот сейчас сижу за столом в толстенных шерстяных носках, больше похожих на валенки, и думаю, что в нашем перестроенном в будущем доме обязательно будут тёплые полы. Хотя бы потому, что основная беда деревенского дома и печного отопления — холодный пол.

Виды систем водяного теплого пола

Виды систем водяного теплого пола

Одновременно несущим и теплораспределительным слоем является бетонная стяжка. Она может быть различной толщины, конкретные параметры выбираются с учетом максимальных нагрузок на пол, архитектурных особенностей здания и пожеланий заказчиков. Эту конструкцию иногда называют «заливной» или «мокрой».

Стяжка над водяным тёплым полом

Стяжка над водяным тёплым полом

По эффективности и коэффициенту полезного действия занимает лидирующее положение. Есть и недостаток – значительно усложняются ремонтные работы в случае появления аварийных ситуаций, увеличивается нагрузка на перекрытия. При качественном выполнении строительно-монтажных работ срок эксплуатации таких конструкций превышает пятьдесят лет.

Укладка водяного тёплого пола в бетонную стяжку

Укладка водяного тёплого пола в бетонную стяжку

«Бетонная» конструкция устанавливается только по бетонным плитам перекрытия и состоит из нескольких обязательных слоев, каждый из которых играет важную роль.

  1. Гидро- или пароизоляция. Что именно класть выбирается на месте с учетом характера эксплуатации помещений их назначения. В большинстве случаев вполне подходит обыкновенная полиэтиленовая пленка: очень надежный, универсальный и дешевый вариант. Влага может попадать из подвальных помещений, после аварий в водопроводных сетях, конденсироваться на стыке теплых и холодных поверхностей.
    Расстеленная на полу пленка выполняет роль гидроизоляции

    Расстеленная на полу пленка выполняет роль гидроизоляции

  2. Лента для компенсации тепловых расширений конструкций пола. Изготовлены в виде полоски вспененного полиэтилена, толщина примерно 6 мм, ширина до 180 мм. Принимает расширение цементной стяжки, не позволяет появляться распирающим нагрузкам на стены по периметру помещения. Обязательна к использованию в «бетонных» конструкциях.
    Краевая лента на фото

    Краевая лента на фото

Перед укладкой ленты стены выравниваются и очищаются, на тыльной стороне есть специальный полиэтиленовый фартук. Он служит для закрытия щели между стенкой и плитой перекрытия, пользоваться ним нужно обязательно, если этого не сделать, то возможны протечки цементного молочка на нижние этажи.

Теплоизоляционные материалы. При бетонной конструкции нагревательных систем нужно пользоваться уплотненными или прессованными теплоизоляторами с повышенными показателями прочности.

Теплоизоляция для теплого пола Термопол

Теплоизоляция для теплого пола Термопол

Изоляция – главный элемент, оказывает непосредственное влияние на эффективность систем. Особенно это важно для первых этажей, если теплоизоляция не выполняет поставленных задач, то тепловая энергия теряется в подпольных пространствах. Строительные нормы регламентируют толщину теплоизоляции в зависимости от материала ее изготовления и физических характеристик перекрытий. Для бетонных плит толщина должна составлять не менее пяти сантиметров.

Мат для водяного теплого пола Пенощит

Мат для водяного теплого пола Пенощит

Часто в этих целях применяется прессованная стекловата и прочный пенополистирол. Плотность материалов должна быть не менее 30 кг/м3, для улучшения коэффициента теплопроводности лицевая поверхность может покрываться алюминиевой фольгой.

Маты для теплого водяного пола

Маты для теплого водяного пола

Теплоизоляционные маты

Теплоизоляционные маты

Как сделать тплый пол от отопления - делаем по инструкции от водяного отопления ТОП-7 лучших теплых полов

Трубы. Могут быть пластиковыми или металлическими.

Труба для тёплого пола

Труба для тёплого пола

Наиболее дешевые пластиковые, самые дорогие – медные.

Труба медная для теплого пола

Труба медная для теплого пола

Не стоит приобретать дорогие варианты, эксплуатационные показатели пластиковых труб соответствуют современным требованиям потребителей. Для увеличения прочности при повышенных температурах полиэтиленовые трубы имеют армирующий слой, изготавливаются из высокомолекулярного полиэтилена с инновационными добавками.

Полиэтиленовые трубы PEХ

Полиэтиленовые трубы PEХ

Укладка водяных труб подогрева производится по утеплительному слою, схемы и вид укладки подбираются мастером в зависимости от размеров и конфигурации помещений. Для фиксации положения применяются специальные крепежные элементы. Это могут быть шины и планки, фиксаторы и специальные приспособления.

Крепление труб тёплого пола

Крепление труб тёплого пола

Деформационные швы. Делаются только для помещений со сложной геометрической конфигурацией пола или очень длинных. Такие слои предупреждают возникновение в стяжке критических внутренних тепловых напряжений.

Деформационный шов

Деформационный шов

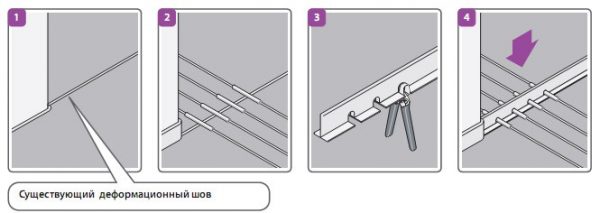

Укладка труб через деформационные швы

Укладка труб через деформационные швы

Деформационный шов. Вид пересечения шва и трубы

Деформационный шов. Вид пересечения шва и трубы

После монтажа труб обязательно выполняется их проверка на герметичность швов и соединений. Каждый контур через коллектор подачи заполняется водой, испытания производятся с увеличенными показателями давления (примерно 6 Бар). Система оставляется под давлением на сутки–двое, после испытательного срока проверяется остаточное давление, визуально определяются места протечек.

Проверка пола под рабочим давлением

Проверка пола под рабочим давлением

Если обнаружились недостатки, то они немедленно устраняются, а испытание на герметичность делается повторно.

Стяжка. Последний верхний слой отопительного пирога системы. Использовать обыкновенный цементно-песчаный раствор не рекомендуется, нужно приобретать специальные смеси с пластификаторами.

Бетон для заливки теплого пола

Бетон для заливки теплого пола

Высота стяжки над трубами должна быть не менее 5 сантиметров, в противном случае возникают риски их механического повреждения. Если нагрузки на пол будут значительными, то для улучшения несущих способностей нужно применять армирующие сетки.

Теплый пол с армированием

Теплый пол с армированием

Они могут быть металлическими или пластиковыми. Если использование армирующих сеток является нецелесообразным, то можно в раствор добавлять фибру – пластиковые волокна. Они добавляются в раствор во время его приготовления, после застывания существенно повышают прочность на изгиб.

Бетон с фиброй

Бетон с фиброй

Внешний вид полипропиленовой фибры для бетона

Внешний вид полипропиленовой фибры для бетона

Для финишного напольного покрытия лучше применять каменные или керамические материалы. Они отлично проводят тепло и обеспечивают эффективный нагрев помещения. Дерево и все половые покрытия с использованием этого материала не считаются оптимальным решением. Кроме уменьшения эффективности функционирования системы такие материалы рассыхаются и теряют свои первоначальные свойства.

Устройство водяного теплого пола под плитку

Устройство водяного теплого пола под плитку

Как сделать тплый пол от отопления - делаем по инструкции от водяного отопления ТОП-7 лучших теплых полов

Применяется в домах с деревянными элементами перекрытия, характеризуется небольшим удельным весом, позволяет значительно снизить нагрузки на несущие элементы строений. Если вес бетонной достигает 250 кг/м2, то сухой не более 30 кг/м2. Трубы с теплоносителем укладываются на основании из фанеры или ОСП плит, между ними устанавливаются полосы этого же материала.

Теплый пол водяной

Теплый пол водяной

Теплоизоляция монтируется непосредственно на деревянное перекрытие. Финишный слой отопительной системы – плиты ГВЛ. Они имеют неплохую теплопроводность и обладают достаточной прочностью. Изготавливаются из гипса и древесных волокон. Общая толщина системы утепления при таком варианте конструкции не превышает 10–15 см, что дает возможность их устанавливать в помещениях с низкими потолками.

Сухая конструкция требует значительно меньше усилий и времени, по стоимости считается одним из наиболее дешевых вариантов. Кроме того, во время производства работ нет строительного мусора, установку можно производить без обязательного отселения жильцов.

ЧИТАТЬ ДАЛЕЕ:  Стяжка пола самостоятельно: как правильно подготовить пол и как его залить

Недостатки – показатели теплоотдачи уступают первому варианту, теплового потока недостаточно для полноценного отопления помещений, может применяться только в качестве дополнительного.

Деревянная система теплого водяного пола

Деревянная система теплого водяного пола

Особенности системы в деревянном доме

Особенности системы в деревянном доме

Самая простая и самая дешевая, большинство элементов может изготавливаться из отходов пиломатериалов. Для опорного основания применяются низкокачественные пиломатериалы вплоть до необрезной доски. Толщина материалов должна быть не менее диаметра труб, в противном случае появляются риски их повреждений.

По краям доски с торцов надо сделать полукруглые пазы для заворота трубы, как это показано на фото

По краям доски с торцов надо сделать полукруглые пазы для заворота трубы, как это показано на фото

Укладка фольги в пазы

Укладка фольги в пазы

Теплый пол в деревянном доме

Теплый пол в деревянном доме

Схема деревянного водяного пола

Схема деревянного водяного пола

Проложенные трубы теплого пола

Проложенные трубы теплого пола

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб – полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Распределение тепловых потоков при разных системах отопления

Монтаж водяных теплых полов VALTEC

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Устройство теплого водяного пола

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Коллектор теплого пола своими руками

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

  • с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия;
    Укладка фольгированной подложки под теплый пол

    Укладка фольгированной подложки под теплый пол

  • пенополистирольные плиты. Для повышения долговечности используется полимерный материал в качестве покрытия. Они могут оснащаться разметкой или специальными бобышками. В таком случае укладка трубопроводов водяного отопления будет осуществляться очень легко и быстро;

    Пенополистирольные плиты для водяного теплого пола

  • минераловатный утеплитель. Применяется в случаях, когда под конструкцией размещается неотапливаемое помещение или грунт. Данный теплоизоляционный материал должен устанавливаться с учетом нормативных требований к толщине и сопротивлению к теплопередаче.

    Разновидности минераловатного утеплителя для теплого пола

Оцените статью
MALIVICE.RU
Adblock
detector
