Подвесной потолок как сделать пошаговая инструкция по проведению монтажных работ расчт необходимых материалов

Практичность и надежность реечных потолков из алюминия

Калькулятор для потолков из ГКЛ.

После всех арифметических действий можно приобретать материал. Покупайте с небольшим запасом, так как во время работы могут быть проблемы с браком.

Нередко случаются ситуации, где комната не соответствует стандартам. Она может быть нестрогой геометрической формы, особенно часто это встречается в частных домах. Тогда хозяевам приходится сталкиваться со сложностями.

Конечно, значительно облегчит работу калькулятор расчета подвесного потолка, который поможет рассчитать количество материала. Но если вы им не воспользовались по каким-то причинам, лучше прибегнуть к помощи специалистов. Это будет стоить немного денег, зато сбережет вам нервы и время.

Монтаж подвесного потолка лучше всего осуществлять с помощником. Прежде всего, по периметру стен крепится основной профиль, затем, на подвесах, осуществляется крепеж дополнительных планок. Исходя из чертежа, закрепляют первые панели, затем последующие.

Все подрезанные фрагменты устанавливаются в последнюю очередь, и в строго симметричном порядке. Обрезанные куски лучше всего располагать ближе к стенам. Учитывайте расстояние между основным потолком и подвесным, ведь вы уже приобрели светильники, которые имеют определенную высоту.

Подводка электричества должна быть готова уже на стадии крепежа профильных планок.

Таким образом, расчет подвесных потолков должен быть произведен до их монтажа. Если вы сомневаетесь в своих возможностях – наймите обученных специалистов, они сделают все быстро и качественно.

Установка реечного потолка своими руками не должна вызвать проблем в виду простоты монтажа всей конструкции.

Для монтажа реечного потолка вам понадобятся:

  1. Ударная дрель
  2. Плоскогубцы
  3. Строительный карандаш
  4. Столярный нож
  5. Гидроуровень
  6. Молоток
  7. Дюбеля
  8. Ножницы по металлу
  9. Рулетка

Данные покрытия имеют ряд преимуществ:

  • Простота монтажа.
  • Возможность демонтировать всю конструкцию или отдельные участки.
  • Высокое качество покрытий.
  • Влагостойкость, что позволяет использовать этот вид отделки потолков в помещениях с повышенной влажностью.
  • Длительная эксплуатация, устойчивость к износу.
  • Экологичность.
  • Хорошая светоотражающая функция.

Подвесной потолок как сделать пошаговая инструкция по проведению монтажных работ  расчт необходимых материалов

Установка реечного подвесного потолка, как и любого другого, начинается с разметки.

При помощи гидроуровня отмечаем требуемую высоту будущего потолка. Затем отступив от стены расстояние в 30 см рисуем линию параллельную стене, это будет место для крепления первой гребёнки. Параллельно этой линии рисуем остальные линии крепления траверсы на расстоянии не более 120 см друг от друга (если помещение узкое и длинна устанавливаемой панели (рейки) составляет не более двух метров, то можно обойтись установкой на одни лишь пристенные плинтуса).

Выбор креплений стрингера к потолку зависит от того, какое расстояние вам необходим получить между основным потолком и реечным. Если у вас запланированна установка точечных светильников то пространство должно быть не менее 15 см для удобства монтажа светильников.

И наоборот, если высота основного потолка невысока, то монтаж гребёнок производится непосредственно на него. Если же всё-таки вам необходимо некоторое межпотолочное пространство, то стрингеры необходимо крепить к потолку при помощи пружинных регулируемых.

Расстояние крепления подвесов составляет не более 1200 мм.

Подвесной потолок как сделать пошаговая инструкция по проведению монтажных работ  расчт необходимых материалов

Для установки реечного потолка необходимо подготовить помещение к работе и выполнить все необходимые расчёты. Для этого нужно вынести всю мебель, удалить отслаивающуюся штукатурку, выровнять стены и убрать строительный мусор.

Конструкция реечного потолка включает следующие компоненты:

  • основные панели (рейки);
  • щелевой профиль (применяется при необходимости);
  • траверс (специальная шина, которая служит для фиксации рейки);
  • угловой (несущий) профиль, устанавливаемый по периметру помещения;
  • регулируемая подвеска (проволока или перфорированная планка, которая устанавливается на основной потолок и служит для крепления шин с рейками – аналогично направляющим профилям гипсокартонных подвесных конструкций);
  • стрингер (направляющий продольный и поперечный профиль);
  • плинтус (выполняет декоративную функцию, закрывая стык стен и потолка).

Устройство реечного потолка

Расчёт реечного потолка начинается с измерения периметра помещения – он будет соответствовать общей длине несущего профиля. Длина реек подбирается по габаритам помещения, причём направление они могут иметь любое – продольное, поперечное или даже диагональное. В продаже можно встретить 3 или 4-метровые панели, поэтому размеры панелей следует подбирать с расчётом на минимум отходов.

Форма несущего (настенного) профиля реечного потолка

Расположение направляющих профилей рассчитывается с отступом 30 см от продольных стен. Шаг между стрингерами принимается не более 1-1,2 м, поэтому в узких помещениях стрингеры могут не понадобиться.  Для того чтобы определить общую длину направляющих, следует начертить план-схему потолка на бумаге.

Декоративные комбинации из потолочных реек

Подвесной потолок как сделать пошаговая инструкция по проведению монтажных работ  расчт необходимых материалов

Монтажом подвесной потолочной конструкции реечного типа следует заниматься только после завершения отделки помещения. А всё для того, чтобы не повредить или испачкать лицевую поверхность реек.

Схема монтажа реечного потолка

При наличии разметки можно приступать к первому этапу установки – укладке несущего П-образного профиля. Он монтируется по ране обозначенной по периметру помещения линии с помощью дюбелей, которые размещаются с шагом 30-50 см.

Монтаж несущего П-образного профиля

Следующий шаг – установка регулируемых подвесов. Они располагаются в точках пересечения стрингеров и крепятся к основному перекрытию дюбелями или саморезами (в зависимости от материала основы). После монтажа подвески можно приступать к укладке стрингеров. Их длина принимается с 5-7 мм зазором, который позволяет избежать искривления плоскости потолка при окончательной фиксации к подвесным элементам.

Подвесной потолок как сделать пошаговая инструкция по проведению монтажных работ  расчт необходимых материалов

Регулируемый подвес для реечного потолка

Перед установкой реек нужно удалить защитную плёнку. Длина панелей выбирается в соответствии с размерами помещения. Углы в нём могут быть и не прямыми, поэтому крайние реки придётся подрезать. Делать это нужно с расчётом на габариты плинтуса, который должен закрывать угловой зазор между подвесным потолком и стеной.  Длина панелей принимается на 3-5 мм короче расстояния между противоположными стенами для удобства монтажа.

Панели выставляются между зубцами траверса и фиксируются на нём защёлкиванием. Может случиться так, что вам потребуется уменьшить ширину боковых реек. Для этого, отмерив нужное расстояние, вдоль панели нужно сделать глубокий аккуратный разрез, а на отрезаемой части – перпендикулярные надрезы, после чего её можно будет отломать по частям сгибая и разгибая металл.

Фиксация панелей с помощью поперечной траверсы

Прежде всего, отметим, что данная инструкция рассчитана на домашних мастеров, впервые берущихся за подобную задачу. Поэтому рассматриваться будут несложные варианты без монтажа многоярусных конструкций или создания криволинейных поверхностей.

ЧИТАТЬ ДАЛЕЕ:  Шлифовка бетонного пола своими руками: оборудование и инструкция по выполнению

Работа по монтажу реечного потолка обычно является одним из завершающих этапов ремонта в ванной и проводится уже после отделки стен. Первым делом необходимо привести в порядок поверхность потолочного перекрытия. То, что она становится невидимой после установки подвесной конструкции, вовсе не значит, что на ней можно оставить участки разрушения поверхности.

Инструменты для монтажа реечного потолка

В таблице ниже будет приведена пошаговая иллюстрированная инструкция по выполнению монтажных работ. В ней сделана попытка обобщить опыт работы нескольких мастеров, поэтому отдельные операции будут показаны с возможными вариациями их исполнения.

Таблица №2. Инструкция по монтажу реечного потолка.

Иллюстрация/Краткое описание выполняемой операции

Комплект деталей для реечного потолка приобретён и доставлен к месту проведения работ.

Комплект деталей для реечного потолка приобретён и доставлен к месту проведения работ.

Найдите для него хорошее место, чтобы удобно было брать профили по ходу работы, но при этом был сведен к минимуму риск их случайного повреждения.
Детали – очень тонкие, и, например, оступившись и попав ногой на лежащую на полу рейку, ее можно замять и сделать непригодной для дальнейшего использования.
На данной схеме представлены основные размерные параметры, которых следует придерживаться при монтаже подвесной конструкции. А – расстояние от стены до параллельного ей стрингера – не более 400 мм. Б – расстояние между подвесами на одном стрингере – не более 1200 мм. В – расстояние от края стрингера до первого подвеса – не более 300 мм. Г – расстояние между соседними параллельными стрингерами – не более 1200 мм.

На данной схеме представлены основные размерные параметры, которых следует придерживаться при монтаже подвесной конструкции.
А – расстояние от стены до параллельного ей стрингера – не более 400 мм.
Б – расстояние между подвесами на одном стрингере – не более 1200 мм.
В – расстояние от края стрингера до первого подвеса – не более 300 мм.
Г – расстояние между соседними параллельными стрингерами – не более 1200 мм.

Все начинается с разметки. Подобную схему можно спроецировать и вычертить маркером на поверхности потолка, сразу наметив линии стрингеров и точки их подвеса, а также места установки точечных светильников.Чрезвычайно важны два обстоятельств. Первое – стрингеры должны быть строго параллельны между собой. Второе – они должны начинаться с единообразной точки, чтобы при монтаже рейка попадала идеально точно на зубчатые зацепы на всех стрингерах.
Определение уровня

Определение уровня

Следующим шагом необходимо определиться с линией, на уровень которой будет опущен подвесной потолок.
При этом приходится учитывать несколько критериев, в том числе – высоты самого стрингера и профиля декоративных реек.
Разобранный встраиваемый светильник

Разобранный встраиваемый светильник

Во многом этот параметр зависит от габаритов планируемых к установке встраиваемых светильников – им должно быть достаточно места, так, чтобы они не упирались в поверхность перекрытия. В зависимости от просчитанной величины опускания потолка, можно будет сделать выбор в пользу того или иного типа подвеса к перекрытию.
На данной иллюстрации показано несколько вариантов подвеса. Слева (А) – направляющий профиль крепится непосредственно к потолку с помощью саморезов (дюбелей с саморезами). Такой подход практикуется при небольшом опускании потолка, в пределах до 60-80 мм. На центральном фрагменте (Б) показана фиксация профиля через штатный подвес, но без использования стержня, а просто саморезом через отверстие в пружине.

На данной иллюстрации показано несколько вариантов подвеса.
Слева (А) – направляющий профиль крепится непосредственно к потолку с помощью саморезов (дюбелей с саморезами). Такой подход практикуется при небольшом опускании потолка, в пределах до 60-80 мм.
На центральном фрагменте (Б) показана фиксация профиля через штатный подвес, но без использования стержня, а просто саморезом через отверстие в пружине.

В первых двух вариантах точная регулировка плоскости потолка будет проводиться вкручиванием или выкручиванием саморезов на несколько оборотов. Наконец, стандартное использование регулируемого подвеса-«бабочки» (В), которое позволяет опускать плоскости подвесных потолков высоту до 400 мм. Регулировка проводится перемещением пружинной части относительно вертикального стержня. При любом из вариантов стрингеры для начала выставляются «начерно», а точная доводка плоскости будет проводиться уже в ходе монтажа реек.
А в этом варианте мастер решил закрепить стрингеры с помощью обычных прямых подвесов.

А в этом варианте мастер решил закрепить стрингеры с помощью обычных прямых подвесов.

Наверное, такой подход имеет право на существование, но его удобство все же вызывает определенные сомнения. Придется с очень высокой точностью закрепить все направляющие профили, так как последующая корректировка станет очень сложной или даже невозможной. А необходимость такой корректировки весьма вероятна.
После того как определились с величиной опускания потолочной поверхности, по периметру помещения необходимо отбить горизонтальную линию.

После того как определились с величиной опускания потолочной поверхности, по периметру помещения необходимо отбить горизонтальную линию.

Именно по ней пойдет установка декоративного уголка или П-профиля. Проще всего это выполнить с помощью лазерного уровня. Кстати, обратите внимание на иллюстрацию. Хорошо видно, что стены облицованы керамической плиткой, а на потолке (в данном случае это деревянная подшивка перекрытия в частном доме) в гофротрубках уже проложены линии электропитания к точечным светильникам.
Кстати, то обстоятельство, что монтаж потолка идёт при уже облицованных стенах, может быть на руку еще в одном моменте.

Кстати, то обстоятельство, что монтаж потолка идёт при уже облицованных стенах, может быть на руку еще в одном моменте.

Если керамическая плитка укладывалась по всем правилам, с соблюдением горизонтальности рядов, то межплиточные швы станут отличным ориентиром для отбивки требуемой линии – не потребуется никакой лазерный уровень.
В любом случае намеченную линию прочерчивают по периметру на стене карандашом или маркером для дальнейшей установки обрамляющих профилей.
Резка уголка

Резка уголка.

Уголок или П-профиль нарезаются в нужный размер – точно по длине стен по прочерченной линии. Резку можно проводить ножницами по металлу.
Использование стусла.

Использование стусла.

Можно для этих целей применять и ножовку по металлу с использованием стусла, с резом под углом в 45º — такие угловые соединения профилей, если они выполнены точно, будут смотреться аккуратнее.
Следующий шаг – крепление уголков или П-профилей по периметру помещения.

Следующий шаг – крепление уголков или П-профилей по периметру помещения.

Здесь также возможны варианты. Например, на данной иллюстрации показано, что мастер решил зафиксировать П-профиль на двухсторонний скотч. Чтобы полоска скотча была полностью незаметной, он оставил зазор около 1 мм от нижнего края профиля (показано стрелкой). Скотч наклеивается на полку, которой профиль прилегает к стене. Естественно, для этого сначала с профиля снимается защитная пленка.
Затем с наклеенной полоски скотча постепенно снимается защитная подложка, и профиль приклеивается к стене по пробитой ранее линии.

Затем с наклеенной полоски скотча постепенно снимается защитная подложка, и профиль приклеивается к стене по пробитой ранее линии.

Казалось бы, быстро и аккуратно, но есть сомнения в долговечности такой фиксации в условиях повышенной влажности и температуры. Понятно, что этот пристенный профиль особой нагрузки не несет, но, тем не менее, если он отклеится, то может некрасиво деформировать края подвесного потолка. Поэтому, если уж останавливаться на клеевом методе фиксации профиля, то, наверное, надежнее будет применить не скотч, а «жидкие гвозди». Правда, придется ждать полного застывания клея.
Применяемый чаще других способ – это крепление профиля на дюбели.

Применяемый чаще других способ – это крепление профиля на дюбели.

Для этого вырезанную планку вначале прикладывают к линии, чтобы наметить на ней места сверления отверстий. Это необходимо для того чтобы отверстия не пришлись на межплиточные швы или на участки, расположенные ближе 15-20 мм от них – в этих местах при сверлении стены кафель может треснуть.
Примерный шаг расположения отверстий — 400-500 мм.
Просверливание отверстий.

Просверливание отверстий.

Затем планку снимают и сверлом на 4 мм в намеченных точках сверлят сквозные отверстия.
Профиль прикладывается к стене.

Профиль прикладывается к стене.

После этого профиль опять прикладывают к стене, в это раз – точно по проведенной линии (лучше это делать вдвоем). И через высверленные дырки намечают центры отверстий под дюбели.
Сверление стены.

Сверление стены.

Сверление стены обычно проводят в два этапа. Вначале специальным копьевидным сверлом для керамики (Ø 6мм) просверливают плитку. Как только керамика пройдена, сверло меняют.
Дальнейшее сверление.

Дальнейшее сверление.

Дальнейшее сверление стены осуществляют перфоратором с буром Ø 6мм, на глубину, обеспечивающую установку пластиковой дюбель-пробки длиной 30-40 мм.
Пробки вставляются в отверстия.

Пробки вставляются в отверстия.

Следующим шагом пробки вставляются в отверстия и подбиваются вглубь до уровня стены. Обычно это труда не составляет – особых усилий (ударов молотком) не требуется, да они и опасны, так как есть шанс повредить кафель.
Установка профиля.

Установка профиля.

Остается только вновь установить профиль по линии и на этот раз уже окончательно закрепить его саморезами через проделанные ранее отверстия.
Профиль готов.

Профиль готов.

Все, профиль полностью опоясывает периметр помещения и можно переходить к установке направляющих стрингеров.
Стрингеры нарезаются в нужный размер.

Стрингеры нарезаются в нужный размер.

При этом учитывается, что с каждой из сторон этот профиль не должен доходить до поверхности стены примерно на 5 мм. Для начала стрингеры можно уложить на полки пристенного профиля. Если это уголок, то никаких проблем нет. Если же используется П-профиль, то на его верхней полке необходимо будет сделать по два нареза – с каждой из сторон каждого стрингера, – и отогнуть вверх этот фрагмент, чтобы он не мешал свободной установке направляющей. Получается своеобразное «гнездо».
Как уже говорилось, имеется несколько подходов к подвесу стрингеров к потолочной поверхности.

Как уже говорилось, имеется несколько подходов к подвесу стрингеров к потолочной поверхности.

В данном случае решено использовать длинные саморезы. Важно, чтобы они вошли в толщу перекрытия не менее чем на 30 мм. Кстати, такой подход применим отнюдь не только на деревянном перекрытии – в любой поверхности можно вначале наметить и установить дюбель-пробки, а потом использовать саморезы по тому же принципу.
Саморез вставляется в отверстие.

Саморез вставляется в отверстие.

Саморез вставляется в отверстие установленного по намеченной заранее разметке стрингера и вкручивается в потолочную поверхность. Шаг установки саморезов – не более 300 мм от стены с каждой из сторон и примерно 750 мм между саморезами – по длине направляющей.
Шляпки саморезов, понятно, приподнимут профиль.

Шляпки саморезов, понятно, приподнимут профиль.

Теперь, вращая крепеж по или против часовой стрелки, добиваются горизонтального расположения стрингера, с таким расчетом, чтобы его «гребенка» расположилась примерно на 10 мм выше нижней полки обрамляющего периметр П-профиля (уголка). Дальнейшая точная регулировка будет проводиться уже в ходе монтажа реек. В случае применения штатных подвесов они крепятся к потолку, а затем на их крючки (или, в некоторых моделях, на специальные выступы-зацепы) подвешиваются стрингеры. Регулировка высоты положения стрингера – с помощью пружины-«бабочки».
Сам процесс монтажа реек – наверное, самая простая операция.

Сам процесс монтажа реек – наверное, самая простая операция.

На иллюстрации схематично показан принцип крепления – для надежной фиксации обычно достаточно легкого усилия пальцев. Вся сложность на этом этапе заключена, скорее, в раскрое реек.
Как уж упоминалось, обычно панели реечного потолка приобретаются с небольшим запасом по длине.

Как уж упоминалось, обычно панели реечного потолка приобретаются с небольшим запасом по длине.

Теперь их требуется вырезать точно в нужный размер, который должен соответствовать длине помещения (по стороне, перпендикулярной установленным стрингерам) с вычетом примерно по 5 мм с каждой из сторон, чтобы профиль не упирался в стены.
Резка реек.

Резка реек.

Резать рейки можно обычными ножницами по металлу, но это бывает не вполне удобно. Другой подход — по намеченной линии реза несколько раз с усилием проводят острым ножом.
Подрезка боковых полочек.

Подрезка боковых полочек.

Затем останется лишь подрезать ножницами фигурные пружинящие боковые полочки рейки, согнуть несколько раз отрезаемый фрагмент по намеченной ножом линии – и он должен аккуратно отделиться. Что бы где ни писали о том, что допустимо резать рейки подвесного потолка «болгаркой» — не верьте! Отрезать-то, конечно, ею несложно, но еще проще – напрочь испортить панель: от высокой температуры при резке страдает и декоративное покрытие, и антикоррозионная защита на стальных панелях.
С подготовленной рейки снимается защитная пленка.

С подготовленной рейки снимается защитная пленка.

Затем панель устанавливается на место и защёлкивается на стрингерах. При этом первая рейка должна по всей своей длине краем зайти на полку пристенного профиля. Все остальные рейки (кроме завершающей) заходят на уголки или П-профили только своими торцевыми сторонами. Обычно так и поступают – сначала заводят торцы, а потом производят окончательную установку и фиксацию панели. Как говорилось, для этого достаточно усилия пальцев.
Обратите внимание – в данном случае монтируется потолок открытого типа, а панели устанавливаются с просветом одна от другой.

Обратите внимание – в данном случае монтируется потолок открытого типа, а панели устанавливаются с просветом одна от другой.

Это просвет позднее будет заполняться вставками.
Но вот нюанс – грамотный мастер предусмотрел расположение крепёжно-регулировочного самореза именно на просвет между панелями – очень удобно для проведения точной корректировки плоскости реечного потолка.
Вырезание гнезд.

Вырезание гнезд.

Если пришла пора монтировать рейку, на которой предусмотрена установка светильников, с ней придется поработать дополнительно. Под светильники необходимо вырезать гнезда. Один из вариантов – использование качественной коронки нужного диаметра (например, 65 мм).
Процедура сверления.

Процедура сверления.

Сверлить нужно очень аккуратно, без сильного давления на коронку, чтобы не допустить замятия тонкой стенки рейки. При хорошей острой коронке и аккуратности мастера – должно получиться ровное круглое отверстие.
Если нет коронки, или если сверление, как говорится, «не идет», можно обойтись и без этого.

Если нет коронки, или если сверление, как говорится, «не идет», можно обойтись и без этого.

На панели циркулем или по приложенному круглому шаблону прочерчивается граница будущего гнезда под светильник. Затем от центра круга к прочерченной границе ножом делаются радиальные прорези – чем они чаще будут расположены, тем лучше.
Вырезание {amp}quot;лепестков{amp}quot;.

Вырезание «лепестков».

Теперь останется только ножницами по металлу аккуратно вырезать эти получающиеся «лепестки» — и получится гнездо, очень близкое к требуемому кругу. Мелкие неровности скроются декоративным ободком светильника.
Установка панели с гнездом для светильника.

Установка панели с гнездом для светильника.

Панель с гнездом для светильника устанавливается на свое место. При этом через отверстие наружу выпускается подводящий кабель питания с патроном.
Установленный светильник.

Установленный светильник.

Впрочем, ничего не мешает после фиксации рейки сразу подключить и установить на штатное место и сам светильник.
Следующая панель.

Следующая панель.

Устанавливается и защелкивается на стрингерах очередная панель – ничего сложного.
После того как смонтирована большая часть площади потолка, есть смысл заранее позаботиться и об установке крайней панели, которую, скорее всего, придется подрезать вдоль по всей длине.

После того как смонтирована большая часть площади потолка, есть смысл заранее позаботиться и об установке крайней панели, которую, скорее всего, придется подрезать вдоль по всей длине.

Для точного промера можно вместо недостающих пока реек временно установить отрезанные фрагменты – это поможет избежать ошибки. Затем определяется ширина крайней панели – она должна быть такой, чтобы рейка легла на полку пристенного профиля, но не доставала до стены примерно 5-7 мм. Продольную резку можно проводить по-разному. Например, неоднократным приложением усилий острым ножом по намеченной линии с последующим аккуратным обламыванием рейки по всей длине. Достаточно сложно, к тому же есть шанс деформировать «полезную» сторону раскраиваемого профиля.
Обламывание панели.

Обламывание панели.

Если уж обламывать – то участками, также по намеченной линии, но вырезая от края ножницами фрагменты определенной длины, миллиметров по 100-150.
Обламывание панели.

Обламывание панели.

Такой короткий фрагмент должен отломиться быстро и «чисто».
И, наконец, можно просто по намеченной линии резать ножницами.

И, наконец, можно просто по намеченной линии резать ножницами.

Правда, чтобы не происходило замятия и деформации, с идущей в обрезки стороны рекомендуется нарезать вот такую «бахрому», как показано на иллюстрации.
Последняя панель.

Последняя панель.

Установленная крайняя завершающая панель одной стороной зафиксирована на стрингере, а вот второй ее край просто лежит на полке, и оттого может «полоскаться» от любого, самого незначительного усилия или даже от сильного колебания воздуха.
Кусок рейки.

Кусок рейки.

Вот тут-то и скажется преимущество П-профиля над обычным уголком – этот край панели несложно расклинить между верхней и нижней полками профиля. А помогут в этом оставшиеся обрезки реек.
Их попросту вставляют сверху в паз П-профиля по всей линии прилегания резаной панели к стене.

Их попросту вставляют сверху в паз П-профиля по всей линии прилегания резаной панели к стене.

Высота у этих фрагментов такая же, как у нормальной планки, то есть обеспечивается отличное расклинивание нижнего обрезанного края с его плотным прилеганием к нижней полке профиля.
Проверка

Проверка.

Проверка – поверхность резаной рейки надёжно зафиксирована и не прогибается под направленным снизу усилием.
Установка остальных оставшихся реек проводится обычным порядком.

Установка остальных оставшихся реек проводится обычным порядком.

Но на этом этапе необходимо провести еще и «чистовое» выравнивание плоскости подвесного потолка, чтобы по краям он плотно прилег на полки обрамляющего профиля, но вместе с тем – не опирался на них, а просто располагался без видимого зазора. В нашем примере регулировку можно провести с помощью подкручивания в нужном направлении саморезов – через оставленные просветы между рейками.
Если же применялись пружинные подвесы-бабочки, то имеет смысл в местах расположения точек подвеса рейки временно не устанавливать. Оставшийся просвет позволит просунуть руку в пространство над плоскостью подвесного потока и провести окончательную его корректировку. После этого можно будет без особого труда поставить на место последние рейки, закрыв площадь потолка полностью.
Если конструкцией подвесной системы предусмотрены заполняющие вставки между рейками, то пришло время их установки.

Если конструкцией подвесной системы предусмотрены заполняющие вставки между рейками, то пришло время их установки.

Вставки нарезаются в нужный размер – он промеряется между внешними краями полок пристенного профиля. Затем со вставок снимается защитная пленка и они вкладываются в пространство между рейками с приложением усилия снизу – до полной фиксации, которая обычно сопровождается характерным щелчком. Установка этих вставок сразу заметно повышает общую жесткость конструкции. После установки последней вставки монтаж реечного подвесного потолка можно считать законченным.
ЧИТАТЬ ДАЛЕЕ:  Экономим место на кухне: 15 идей на заметку

Советы специалистов

  • 1. Плита потолочная 600х600мм
  • 2. Рейка 0,6м
  • 3. Несущая рейка 3,7м
  • 4. Рейка 1,2м
  • 5. Пружинный зажим подвеса
  • 5а. Тяга подвеса с крючком
  • 5б. Тяга подвеса с ушком
  • 6. Угловой профиль 3,0м
  • 7. Дюбель-гвоздь/анкер
  • 8. Дюбель крепления углового профиля

Схема и расчёты

Материал, из которого изготовлены рейки, как правило, определяет назначение подвесной системы. Основными материалами являются металл (сталь, алюминий) и пластик.

Панели, которые состоят изалюминия легко переносят перепады температур и являются влагостойкими.

Алюминий совмещает в себе качества прочного металла и лёгкого непривередливого пластика. Именно поэтому он является самым распространенным материалом для реечных подвесных потолков.

Алюминий практически не подвержен коррозии.

Именно алюминиевые реечные потолки будут отличным решением для ванной комнаты, подробнее в статье реечный потолок в ванной комнате.

Также технические характеристики алюминиевого реечного потолка позволяют устанавливать его на кухне, где нужна хорошая вентиляция помещения.

Панели из стали, как правило, устанавливают на складах. Сталь прочна, обеспечивает шумоизоляцию и является неплохим светоотражателем, к тому же этот материал дешевле алюминия. Но сталь со временем может поржаветь, поэтому стальные рейки лучше устанавливать только в сухих помещениях.

Такие потолки также можно назвать универсальными, они невосприимчивы к сырости и влажности, к тому же пластик на порядок дешевле своих металлических аналогов.

Подвесной потолок как сделать пошаговая инструкция по проведению монтажных работ  расчт необходимых материалов

Пластиковые реечные потолки не требуют специального ухода, что немаловажно для современных хозяек. Именно поэтому пластиковый подвесной потолок получил широкое распространение в ванных комнатах и на кухне.

Также их часто используют в офисах, на складах и других коммерческих помещениях.

Этот тип полета используется в помещениях с высокой высотой стены, где слоты едва заметны. Из-за разрыва естественная вентиляция межквартального пространства.

В дополнение к квартирам открытые потолки также широко используются в офисах, магазинах и магазинах.

2. Закрытие. Панели устанавливаются от конца до конца, а плотность соединений обеспечивает наличие «языковой» системы.

ЧИТАТЬ ДАЛЕЕ:  Правильная регулировка реле давления насосной станции – нормы, советы и примеры

• алюминий. Такие потолки сильные и легкие. Они полностью переносят колебания температуры и влажность, в то время как они не подвержены коррозии. Наиболее часто используемые алюминиевые потолочные решетки в кухнях и ванных комнатах, благодаря вышеуказанным свойствам.

• сталь. В большинстве случаев он используется для отделки потолков на складах.

По цене материал дешевле, чем алюминий, но его можно разбавить, поэтому он подходит только для сушки сухих участков. Они отличаются мощностью и звукоизоляцией.

• Пластмассы. Фактически, это универсальный тип поясничного потока, который обладает отличной устойчивостью к влаге и легкости.

Кроме того, пластик намного дешевле, чем любой металл. После установки он не нуждается в особой заботе и может использоваться в помещениях любого назначения.Что касается текстуры рельсов, они чаще всего монолитные, без отверстий. Однако, для достижения соответствующего уровня вентиляции, отдельная линейка производит перфорированные перфорированные потолки, которые напоминают красивую сетку с небольшими отверстиями.

Существует также большой выбор размеров и оттенков, поэтому нетрудно найти подходящий потолок для определенного помещения. Срок службы такого покрытия, с учетом основных эксплуатационных рекомендаций, должен составлять не менее 50 лет.

Итак, у вас уже готовы стены. Они зашиты гипсокартоном, в идеале – оштукатурены и покрыты слоем шпаклевки. Замерьте каждую стену в помещении. Очень большая точность здесь не требуется; главное – понять, сколько вам нужно материалов и как монтировать гипсокартон на потолок (продольно или поперечно).

Начертите схему комнаты на бумаге. Нарисуйте на схеме листы гипсокартона, чтобы увидеть, при каком расположении будет меньше отходов.

монтаж гкл листов на потолок

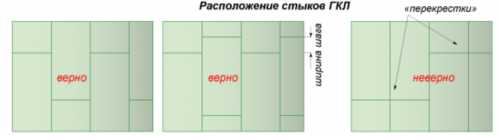

Схема расчета распределения листов на потолке.

Листы должны располагаться наподобие кирпичной кладки. То есть, каждый следующий ряд сдвинут относительно предыдущего на половину длины листа.

Самый распространённый размер – 2,5 на 1,2 м. Реже встречаются листы длиной 2,7 или 3 м. Обычная толщина – 12,5 мм, но для потолка допускается более лёгкие 9,5 мм. Хотя по технологии Кнауф положено укладывать в 2 слоя листы что позволяет создать прочную конструкцию и избавится от трещин на потолке.

навесной потолок своими руками пошаговая инструкция

Теперь посчитаем количество профилей. Технология гипсокартонных потолков следующая: сначала по периметру закрепляется направляющий металлический профиль. В него вставляются потолочные профили и крепятся к нему же. Дополнительно профили крепятся подвесами к перекрытию.

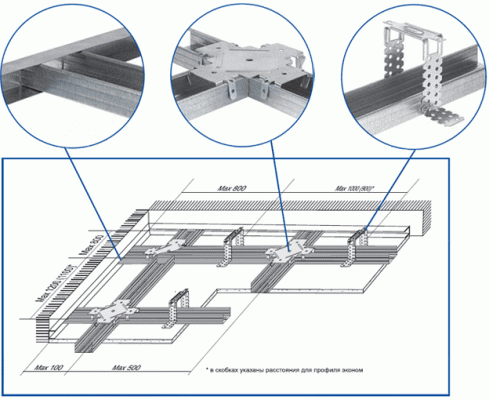

Технология гипсокартонных потолков
Технология монтажа гипсокартонных потолков

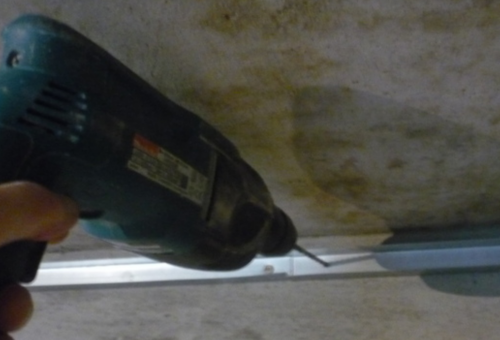

Между отрезками направляющего профиля не должно быть промежутков. В углу один профиль вставляется в другой до упора. На одной плоскости отрезки профиля соединяются в стык. Если есть наружный угол, то один из отрезков профиля должен торчать на 27мм. Таким образом получается сплошной пояс из направляющего профиля.

Для подсчета количества дюбель-гвоздей ориентируйтесь на крепление примерно через каждые 40-50 см.

Длинные отрезки потолочного профиля устанавливаются ровно через каждые 50 см. Гипсокартонные плиты располагаются поперёк них. Таким образом, края каждого листа лягут четко на середину профиля. Ни один край не должен висеть в воздухе! Края, примыкающие к стенам, будут прикреплены непосредственно к направляющему профилю.

Схема крепления ГКЛ профилей
Схема крепления ГКЛ профилей

Поперёк продольных профилей вставляются перемычки. Это отрезки того же самого потолочного профиля, установленные с шагом 60 см. Принцип тот же: все края каждого листа ГКЛ должны попасть на середину профиля. Середина листа также должна быть закреплена. Длина перемычек = 50 см минус ширина потолочного профиля (60 мм), то есть 44 см.

Подвесы устанавливаются по всей длине продольных профилей с шагом 60 см.

Для наглядности начертите все профили на вашей схеме, чтобы не ошибиться в подсчете. Каждое пересечение потолочных профилей – это один краб и три самореза по металлу (с прессшайбой).

алюминиевый реечный потолок

Саморезы для гипсокартона вкручиваются с шагом 15 см. Просто возьмите суммарную длину всех профилей в сантиметрах и разделите её на 15.

Шпаклёвку покупайте с расчётом 1 кг готовой смеси на 1 м2  примерно 3 кг на лист. Килограмм именно готовой смеси, а не порошка.

Материалы стоит покупать с небольшим запасом – около 20%. Быстро рассчитать нужное количество материала на потолок онлайн калькулятором.

Итак, под подвесным потолком понимается декоративная конструкция, которая фиксируется на направляющих профилях и придает помещению эстетичный вид, маскируя при этом все дефекты черновой поверхности и размещенные коммуникации или провода, если таковые присутствуют. Более того, подвесной потолок играет роль утепляющего и звукопоглощающего барьера, что особенно важно в многоэтажных домах.

Естественно, что у любого вида декоративной отделки есть как достоинства, так и недостатки.

Среди преимуществ навесных потолков можно назвать:

  • Возможность спрятать любые несовершенства чернового потолочного перекрытия – наличие щелей, трещин, сколов и выбоин, неровностей и перепадов уровня.
  • Эстетичный внешний вид – благодаря такому декору помещение можно преобразить и украсить.
  • Большой простор для фантазии – можно варьировать высоту и уровни потолков, сочетать несколько видов материала;
  • Есть возможность монтажа любого типа освещения – как основных светильников, так и дополнительной подсветки, исходя из первоначального проекта.
  • Обеспечение качественной звукоизоляции и утепления.
  • Удобный и нетрудоемкий уход – достаточно стереть пыль сухими тряпками.
  • Разнообразие финишной отделки поверхности потолка.
  • Легко замаскировать все коммуникации и внутри конструкции подвесных потолков.

Тем не менее, даже такие, казалось бы, идеальные во всех отношениях подвесные потолки не лишены ряда недостатков.

Наиболее существенные среди них таковы:

  • Конструкция потолка, как правило, «крадет» порядка 7-8 см или более высоты помещения, поскольку необходимо закреплять каркас для его монтажа.
  • В зависимости от сложности исполнения и размеров помещения монтаж подвесного потолка может занять достаточно много времени – обычно несколько дней.
  • Затраты на приобретение материалов для подвесных потолков могут быть довольно существенными, особенно если приобретаются не самые простые и дешевые материалы.
  • Если над потолком были проведены какие-либо коммуникационные линии, к ним необходимо обеспечить доступ, сделав специальное окошко.
  • Поскольку гипсокартон не отличается высокой влагостойкостью, в помещениях с повышенной влажностью, например, ванных или санузлах, бассейнах или банях, такой материал применять не рекомендуется.

Подвесной потолок как сделать пошаговая инструкция по проведению монтажных работ  расчт необходимых материалов

Перед тем, как сделать навесной потолок своими руками, необходимо будет закупить полный перечень материалов для каркаса, гипсокартон, а также выбранный по своему вкусу вариант финишной отделки.

Первым шагом в данном случае станет собираемый своими руками каркас подвесного потолка. При этом нужно определиться, из какого материала он будет сделан – из дерева или металла. Если вы решите остановиться на деревянном варианте, то придется закупить бруски, которые к поверхности потолка будут крепиться на подвесах.

Армстронг представляет собой каркас из металлических реек в виде ячеек, на который уложены плиты

Армстронг представляет собой каркас из металлических реек в виде ячеек, на который уложены плиты

Инструкция по монтажу реечного потолка

После того, как все траверсы благополучно установлены, то можно приступить к установке плинтусов.

Они крепятся непосредственно на стену при помощи дюбелей или саморезов. Ориентиром при установке плинтусов должны служить метки нанесённые ранее на стены при помощи гидроуровня. Когда монтаж плинтусов закончен, необходимо выровнять траверсы в одной плоскости при помощи уровня и с оглядкой на установленные плинтуса.

Для изготовления реечных потолков задействуют негорючий пластик или сплавы, содержащие алюминий, в результате чего те обладают следующими достоинствами:

  • экологичность;
  • влагостойкость;
  • красивый внешний вид;
  • огнеупорность.

Потолки, собираемые из реек, по виду панелей классифицируют на:

  • открытые;
  • закрытые;
  • сплошные.

Подвесной потолок как сделать пошаговая инструкция по проведению монтажных работ  расчт необходимых материалов

Открытого типа реечный потолок состоит из планок, которые размещают с зазором величиной от 1,5 – 2 сантиметров. Его устанавливают в помещениях с высокими стенами – в таком случае промежутки между панелями будут еле заметны.

Закрытый потолок собирают из планок, имеющих особую форму кромки. Их укладывают внахлест и поэтому элементы потолочной поверхности внешне похожи на пластиковую или деревянную вагонку.

В реечном бесщелевом потолке панели монтируют без промежутков, что создает видимость монолитности потолочной плоскости с идеально ровной поверхностью.

По форме планки бывают:

  • прямоугольными;
  • закругленными;
  • V-образными и прочими.

Немецкие прямоугольные изделия используют в потолочных конструкциях открытого типа, включая системы с декоративными планками. Итальянский профиль задействуют для сборки реечных подвесных потолков, имеющих между панелями минимальный зазор. Элементы других форм обычно применяют в качестве декоративных вставок или при необходимости реализовать необычные дизайнерские решения.

По наличию/отсутствию заполняющего профиля реечный потолок делают:

  • со вставками;
  • без вставок.

В потолочных системах со вставками между панелями устанавливают дополнительные элементы – профили. В конструкциях без вставок между рейками имеется промежуток, достигающий более 2-х сантиметров.

С учетом их декоративной функции, реечные подвесные потолки еще называют фальшпотолками. Популярность их основана на целом ряде достоинств, являющихся порой определяющими:

  • быстрота и простота сборки;
  • отсутствие необходимости подготовки основания;
  • простота решения вопроса освещения;
  • возможность скрытого монтажа коммуникаций;
  • безграничный выбор дизайнерских решений;
  • доступность, обусловленная широчайшим ассортиментом вариантов.

К недостаткам можно причислить наличие пространства между фальшпотолком и базовым перекрытием, уменьшающего высоту потолков в помещении.

Советы специалистов

Подвесной потолок как сделать пошаговая инструкция по проведению монтажных работ  расчт необходимых материалов

Монтаж подвесной конструкции проходит в несколько этапов:

  • Разметка.
  • Монтаж каркаса.
  • Крепление панелей.
  • Установка декоративных заглушек.

До начала работ тщательно ознакомьтесь с инструкцией, чтобы не повредить материал. Профессионалы предлагают сначала произвести правильные расчеты, от точности которых зависит успех работы. Также будет неплохо, если вы обучены работе с электроинструментом. Но даже не имея подобных навыков у вас получится монтировать реечный алюминиевый потолок своими руками.

Вам заранее нужно купить:

  • Гребенки.
  • Рейки нужной длины.
  • Стартовый алюминиевый или оцинкованный профиль.
  • Декоративные заглушки.
  • Крепежи – дюбели и саморезы.

Расчет материалов

  • Для каркаса. Профиль продается стандартной величины 2,5 или 3 метра. Чтобы рассчитать его количество вам необходимо знать периметр помещения. Разделите этот показатель на длину одной профильной планки и получите количество элементов. Если итоговая цифра не целая, округляйте ее до целого числа в большую сторону.

Монтаж направляющих осуществляется в параллельном направлении через каждые 100 см, первая устанавливается в 40 см от стеновой поверхности. Высчитайте нужное количество метров траверсов путем сложения. И разделите его на длину одного стрингера.

Подвесы рассчитываются аналогично. Чтобы закрепить к стеновой поверхности один профиль, вам хватит четыре самореза, к базовому потолку подвес крепится на один саморез. Считайте количество подвесов исходя из количества направляющих планок. Один направляющий профиль нужно монтировать на четыре подвеса.

  • Для реек. В данном случае вам нужно принять во внимание тип алюминиевого реечного подвесного потолка – открытый или закрытый.

Чтобы рассчитать количество ламелей, разделите величину площади вашей комнаты на аналогичный показатель для одной планки и вычтите общее расстояние между рейками при открытом методе установки.

Мы привели расчет минимального количества материалов, которые вам понадобятся для монтажа потолка. Чтобы работа прошла без заминок, будет не лишним добавить 10 %.

Чтобы установить алюминиевый потолок из реек подготовьте следующие инструменты:

  • уровень или нивелир;
  • рулетку;
  • перфоратор;
  • простой карандаш;
  • шуруповерт;
  • ножницы или ножовку по металлу.

Разметка потолка

До того, как сделать своими руками реечный алюминиевый потолок, вам потребуется произвести разметку черновой поверхности. Порядок действий будет следующим:

  • Если вы планируете установить на потолках люстры или светильники, то заранее наметьте места их расположения.
  • Отступите от любого угла на 15-20 см вниз и отметьте на стене необходимое расстояние от потолка. В данном случае обязательно должна быть учтена высота светильника.
  • С помощью уровня или нивелира поставьте еще одну метку от предыдущей на расстоянии 50 см.
  • Отметьте точки через такой же промежуток по всем стенам комнаты.
  • Малярной обивочной нитью соедините все метки друг с другом.

Сначала потребуется сделать каркас для нового потолка:

  • Измерьте стену и нарежьте профиль по размеру болгаркой или ножовкой для раскроя металлических материалов. Таким образом подготовьте его для всех стен.
  • На саморезы прикрепите профиль к стеновой поверхности через каждые 50 см и установите пристенные уголки.
  • Установите подвесы. Они должны быть на одном уровне.
  • Замерьте длину стрингеров, нарежьте материал, и зафиксируйте шины вровень с профилем в перпендикулярном направлении к рейкам с шагом в 100-120 см друг от друга.
  • При недостаточной длине стрингера, добавьте материала к имеющейся планке.

После того, как вы установили шины, можно переходить к монтажу основного покрытия:

  • Снимите с планок защитную пленку, нарежьте изделия до нужной длины. Они должны быть короче на 3 см, чем промежуток от стены до стены.
  • Заправьте ламель в гребенку и зафиксируйте по всему потолку. Так поступите со всеми рейками за исключением крайней.
  • Если финишная потолочная рейка шире, чем оставшийся незакрытый участок потолка, подрежьте ее вдоль по ровной прямой строительным ножом. Выгибайте рейку в разные стороны до разлома.
  • Закройте декоративными вставками щели.

Ошибочно принято считать, что такой потолок собирается исключительно из металлических панелей. На самом деле, популярны следующие виды:

  • евровагонка;
  • стеновые панели (ПВХ, МДФ);
  • металлические рейки — алюминиевые, как правило.

Каждый из вариантов достоин рассмотрения.

Но алюминиевые реечные потолки наиболее интересны. Остановимся именно на них.

Преимущества алюминиевых реечных потолков:

  • простота монтажа;
  • влагостойкость;
  • пожаробезопасность;
  • устойчивость к химическим и бактериальным воздействиям;
  • ремонтопригодность;
  • прочность;
  • доступность;
  • эксклюзивность дизайна.

Фото реечного алюминиевого подвесного потолка.

Преимущества

  1. Простота монтажа
  2. Скрывают неровности или дефекты изначального потолка
  3. Универсальность— благодаря таким свойствам как пожаробезопасность, влагоустойчивость применимы в любом помещении
  4. Практичность — не требуют специального ухода
  5. Большой выбор цветов, материалов, размеров панелей
  6. Надёжность — реечные подвесные системы прослужат до 50 лет
  7. Эстетичность — очень красиво смотрятся с соответствующим дизайном помещения

Недостатки

  1. Занижают уровень потолков, так что лучше выбирать глянцевые панели, которые будут отражать в себе комнату и визуально ее увеличивать
  2. Цельный демонтаж — нельзя осуществить изъятие определенных панелей, только весь потолок
  3. Относительно высокие цены заставляют многих задуматься, стоит ли это того.

    Но в данном случае качество оправдывает цену

Подвесной потолок как сделать пошаговая инструкция по проведению монтажных работ  расчт необходимых материалов

В зависимости от расстояния между подвесами происходит подрезание листов, для чего используется обычный нож. Для разнообразия можно наносить разметку, чтобы избежать порчи материала. Один человек держит лист, другой фиксирует его, обычно шуруповерт – оптимальный инструмент для этого. Необходимо ввинтить саморезы таким образом, чтобы плоскость была ровной, и не было видно шляпки саморезы.

Чертежи для подвесного потолка

Маркировка наносится непосредственно на полоток, стены измеряемого помещения, по ней будет сформирован далее каркас. Определяется необходимый уровень конструкции, что будет создана в будущем, для этого измеряется высота помещения в каждом углу. Из наиболее низкого угла комнаты определяется расстояние наинизшей точки будущего потолка.

В одном из четырех углов чертится базовая линия, которая будет ориентиром для стартового профиля. Следует учесть, что для получения желаемого результата самым эффективным будет использование лазерного уровня (если такого нет, обычный пузырьковый уровень так же будет полезен). Разметка далее наносится непосредственно на потолок, которая определит последующие места фиксации нужных подвесов. Один важный момент, расстояние между ними в 60 см будет более оптимальным и результативным.

При выполнении установки каркаса, очень важна последовательность действий. Для начала к стенам прикрепляется металлический стартовый профиль, поэтому здесь важна ориентация на разметку, сделанную заранее. Чтобы крепление профилей было надежным, крепятся специальные анкерные болты в заранее сделанные отверстия (здесь можно использовать перфоратор или любой другой подходящий инструмент).

Теми же анкерными болтами напрямую к потолку крепятся подвесы. Наиболее часто используются пластинчатые подвесы, которые могут согнуться таким образом, что будут находиться перпендикулярно по отношению к потолку. В случае применения стержневых подвесов, они крепятся к кольцам, и после этого оптимальная и нужная длина каждого стержня регулируется отдельно.

Используя короткие саморезы, крепим основные профили к подвесам. Саморезы используются предназначеные для работы с металлическими материалами.

Для работы в широких помещениях соединяем продольные элементы готового каркаса друг с другом. При помощи уровня все части заготовленного каркаса выравниваются, проверяются. Основные профили со своими концами заводятся в стартовый профиль, после этого фиксируются при помощи рабочих саморезов.

Игра света

Подвесной потолок как сделать пошаговая инструкция по проведению монтажных работ  расчт необходимых материалов

Давайте смонтируем такую конструкцию в ванной комнате (см. Реечный потолок для ванной своими руками – как сделать). Для этого мы возьмем панели из алюминия. В ванной комнате повышенная влажность, поэтому использование данного материала вполне оправданно с точки зрения долговечности и надежности.

Вопрос с материалом панелей мы решили, но у нас остался еще один вопрос, расстояние от основного до нашего реечного потолка. Почему этот вопрос так важен?

Дело в том, что хоть мы и говорили, что монтаж подвесного потолка может быть произведен практически впритык к существующему, есть один маленький нюанс – освещение (см. Светильники для реечных потолков — как делать?).

  • Если мы захотим установить точечные светильники, высота которых, к примеру, составит 5 см, а зазор между перекрытием и нашей конструкцией составит всего 40 мм, то, естественно, ничего у нас не выйдет
  • Поэтому важно продумать этот момент еще до сборки, заранее приобретя светильники, или хотя бы точно зная их габариты.
  • Конечно, существуют точечные светильники, которые могут быть установлены под данный размер, но они могут просто не подойти вам по стилю.

Хороший инструмент – это быстрая и качественная работа

Вопрос решен, материалы и комплектующие приобретены, необходимо подготовить инструмент.

Нам понадобиться:

  • Перфоратор;
  • Измерительная рулетка;
  • Водяной уровень;
  • Красящая шнурка;
  • Ножницы по металлу;
  • Пассатижи;
  • Маркер;
  • Канцелярский нож.

Подвесной потолок как сделать пошаговая инструкция по проведению монтажных работ  расчт необходимых материалов

Принцип сообщающихся сосудов

Как и любой другой потолок, реечный должен быть установлен и выровнен точно по горизонтали, для чего выполняется разметка.

Делаем все пошагово:

  • Наберите в ведро чистой воды;
  • Опустите в него один конец прозрачного шланга, а через другой потяните в себя воздух, как это делают шоферы, сливая бензин;
  • Как только шланг наберется, и потечет вода, поднимите оба конца уровня – лишнее можно немного слить;
  • Убедитесь в том, что внутри шланга не осталось пузырьков воздуха – уровень готов к работе.
  • В любом угла отступите от потолка расстояние, на которое желаете опустить потолок и поставьте там метку.
  • При помощи гидроуровня перенесите метки на все остальные углы комнаты, делая отметки на двух смежных стенах.
  • Проверьте расстояние до потолка от меток во всех углах помещения. Если перепадов не наблюдается, то оставляем все как есть. Если значения разнятся, то вносим коррективы согласно самой низкой точке, по рулетке.
  • По полученным меткам отбейте линии при помощи красящей нити.

Разметка подвесного потолка готова.

Подготовка профиля

Схема сборки реечного потолка

Режем профиль ножницами

  • Нарежьте профиль на отрезки нужной длины при помощи ножниц по металлу.
  • Угловые соединения срежьте под углом в 45 градусов.

Замеры для вставок

  • При помощи перфоратора и дюбель шурупов смонтируйте угловой направляющий профиль, по ранее полученной разметке.

Монтаж углового профиля

Стрингеры, разметка

Подвесной потолок как сделать пошаговая инструкция по проведению монтажных работ  расчт необходимых материалов

Монтажная шина реечного потолка

Теперь настала очередь установки шин, которые устанавливаются поперечно положению панелей реечного потолка:

  • На установленном профиле необходимо сделать разметку установки шин.
  • От края берется 300 – 400 мм и делается отметка.
  • Далее отметки ставятся через каждые 800 – 1000 мм.
  • На профиле, расположенном на противоположной стене, выполните аналогичные отметки.

Стрингер на прямом подвесе

Шины устанавливаются на подвесы. Самым лучшим вариантом в данном случае будут регулируемые подвесы. Используя их, можно свободно выставить положение панелей потолка таким образом, чтобы они хорошо прилегали к угловому профилю без зазоров.

Однако если вам не нужно сильно отступать от потолка, то вполне сгодятся и прямые подвесы:

  • На потолке необходимо сделать отметки в местах крепления подвесов.
  • Подвесы располагаются на расстоянии в 300 – 400 мм от стены и 800 – 1000 мм друг от друга.
  • Если комната узкая, какой обычно и является ванная, достаточно установить  два подвеса на стрингер. Можно конечно использовать и один, но мы вам не советуем в целях надежности всей конструкции.
  • Просверлите отверстия в потолке и с помощью дюбелей и саморезов установите подвесы.

Если установка потолка производиться впритык к существующему перекрытию, в таком случае стрингер можно закрепить непосредственно саморезами к самому перекрытию. Но повторимся, это только в том случае, когда вы устанавливаете потолок впритык и не сомневаетесь в его горизонтальности. Лучше всего не рискуйте и используйте подвесы.

Монтаж стрингеров

Выставление шины по уровню

  • Отрежьте шину по требуемому вам размеру.
  • Шина должна быть установлена таким образом, чтобы между ней и профилем, установленным на стену, оставался зазор в 10 мм.
  • Для выставления их положения воспользуйтесь рулеткой и строительным уровнем

Все шины установлены. Если вы применяли регулируемые подвесы, проверьте положение шин с помощью уровня и линейки. Они должны быть строго горизонтальны и параллельны друг другу. В противном случае у вас получиться не совсем ровное покрытие.

Установка панелей

Защелкивание панели

Теперь необходимо отмерить и обрезать сами панели:

  • Для этого замеряем расстояние между стенами, поперек которых располагаются стрингеры. От полученного расстояния отнимаем 5 мм. В итоге с обоих концов панели и стен у нас будет зазор в 2,5 мм.
  • Маркером проводим линию отреза с внутренней стороны панели.
  •  Необходимо сделать надсечку по линии расположенной на ровной стороне. Для этого несколько раз проведите по линии ножом.
  • Ножницами по металлу подрезаем изогнутые углы, а далее, сгибая и разгибая панель по надсечке, удаляем лишнюю часть.

Смонтированный потолок – вид сверху

  • Панель укладываем на профиль и легким нажатием прищелкиваем к стрингерам.

Таким манером подшивается весь потолок. Когда настанет черед установки последней панели, она вряд ли точно совпадет с имеющимся размером комнаты.

Ее необходимо будет подрезать не только поперек, но и вдоль:

  • Вначале подрежьте ее по длине так, как говорилось ранее.
  • Далее замерьте необходимую вам ширину, обрезанная сторона должна ложиться на профиль.
  • Согласно полученным размерам, прочертите линию с внутренней стороны по всей длине панели.
  • Приложите линейку к линии и проведите по ней ножом, так получиться необходимая нам насечка.

Согнуть и разогнуть длинную панель не совсем удобно, тем более, если работы выполняются в одиночку, поэтому поступите следующим образом:

  • Сделайте на профиле по всей длине надрезы ножницами по металлу.
  • Надрезы должны располагаться на расстоянии 200 – 300 мм параллельно друг другу.
  • Выполнять надрезы следует на ненужной нам стороне.
  • Сгибая и разгибая полученные отдельные части, отламываем излишки.
  • Установите последнюю панель.

Схема сборки реечного потолка предполагает установку вставок. Если в вашем потолке они есть, самое время их смонтировать. Сделать это не сложно и данная операция не нуждается в дополнительных инструкциях.

Итак, начинаем непосредственно монтаж потолочного гипсокартона.

Обычно гипсокартон на потолок монтируется строго горизонтально. Вооружитесь уровнем и приготовьтесь начертить горизонтальную линию по всему периметру помещения. Можно ограничиться короткими штрихами через каждые полметра. Главное, чтобы концы разметки сошлись точно на одном уровне.

расположение листов гипсокартона на потолке
Важно правильное расположение листов гипсокартона на потолке
Подвесной потолок своими руками

Простейший каркас под ПВХ

Подвесной потолок своими руками

Теряется как минимум 10 см высоты

Подвесной потолок своими руками

Даже для деревянной обрешетки нужен чертеж

Подвесной потолок своими руками

Схема укладки панелей

Светильники – как смонтировать правильно

Конструктивно декоративная облицовка представляет собой рамную систему независимого типа, на поверхности которой выложены плиты или облицовочные панели, полностью перекрывающие потолочное пространство помещения.

Существует всего лишь две причины, по которым большинство заказчиков берутся за установку подвесного потолка Армстронг собственными руками, не прибегая к услугам профессиональных мастеров:

  • Можно существенно снизить расходы на обустройство облицовки. Стоимость монтажа подвесного потолка Армстронг составляет примерно ¼ для простых потолков и ½ для сложных разнотипных систем;
  • Любопытство, желание испробовать свои силы в новом деле, тем более что устройство подвесных потолков типа Армстронг выглядит намного проще, чем каркас под облицовку из гипсокартона.
  • Устройство потолка приведено на схеме.
  • Проще говоря, подвесной потолок – это рама из оцинкованного профиля, которую нужно закрепить на подвесах, выровнять по уровню и усилить поперечными распорками.

Основу конструкции потолка Армстронг составляют несколько базовых элементов:

  • Направляющие профили Т-образного сечения из оцинкованной стали;
  • Стартовые уголки, с которых начинается установка потолка Армстронг;
  • Поперечины 120 см и 60 см, с помощью которых формируют опорное окно каркаса под укладку декоративной панели;
  • Подвесы, дюбеля, замки и фиксаторы;
  • Декоративные плиты 60х60 см.

Разумеется, перед тем как делать потолок Армстронг, нужно будет запастись инструментом, в первую очередь потребуется лазерный или гидравлический уровень, разметочная линейка-рулетка, перфоратор и ножницы по металлу.

К сведению! Потолок системы Армстронг — единственный в своем роде, монтаж которого можно выполнить практически в одиночку, без помощников.

При наличии опыта на работу уйдет минимум 10-12 часов, если это первая попытка монтажа, то перед тем как пытаться установить потолок Армстронг, необходимо запастись подробной картой выполнения работ.

Главной особенностью конструкции является то, что любые ошибки и недоделки обычно приводят к существенным потерям. Почему? Потому что не получится выполнить монтаж потолка Армстронг своими руками, вырезав необходимые детали из заготовок профиля, как в случае с каркасом под облицовку из гипсокартона.

По сути, это один большой конструктор, который нужно правильно собрать по технологии монтажа подвесного потолка Армстронг. Если что сломается – нужно будет покупать новый комплект или деталь. Будет полезным посмотреть вариант монтажа потолка Армстронг видео

Подготовка к сборке

Подвесной потолок как сделать пошаговая инструкция по проведению монтажных работ  расчт необходимых материалов

Первоначально, до первых этапов монтажа, потребуется снять детальную планировку помещения. Не размеры – длину и ширину, а именно габариты, позволяющие увидеть, насколько контур комнаты отличается от правильного квадрата или прямоугольника. Это важно для того, чтобы правильно выбрать точки крепления потолка Армстронг и линию подреза крайнего ряда.

Обычно по результатам обмера получается ситуация, сходная с приведенной на схеме.

Кроме того, будет полезным измерить расстояние от пола до плиты перекрытия, это позволит правильно выбрать уровень монтажа. Минимальная высота потолка Армстронг, точнее, запотолочного пространства, составляет 150 мм, на очень кривых плитах перекрытия допускается монтаж одного из краев на расстоянии до 100 мм. Меньше делать нет смысла, так как могут не поместиться подвесы.

После того как была определена планировка, форма помещения, необходимо скомпоновать схему монтажа профиля. Направляющие и поперечные балки придется стыковать с помощью замковых устройств, расположенных на торцах профилей. Надежное и прочное соединение достигается только в том случае, если монтаж несущей планки и поперечного профиля выполнен строго под прямым углом.

Поэтому планировку будущего подвесного потолка привязывают к прямому углу комнаты. Скошенный край будет заполняться подрезанными участками профиля, но монтаж несущих балок должен выполняться строго параллельными линиями. В данном случае потребуется увеличить количество подвесов, так как скошенный край каркаса будет опираться на пристенный уголок.

Ниже на схеме приведены два примера возможного монтажа профилей и плит. По нормам крепление подвесного потолка Армстронг должно планироваться таким образом, чтобы между точками подвеса расстояние не превышало 1200 мм, при этом точка монтажа подвеса на потолке должна быть удалена по горизонтали на 450 мм, не более того.

В случае А в помещении может быть выполнен монтаж под семь потолочных плит, из которых пять полных, по 600 мм, и две обрезные, по 150 мм. Всего получается 3300 мм, размер по горизонтали.

Подвесной потолок как сделать пошаговая инструкция по проведению монтажных работ  расчт необходимых материалов

В результате уменьшенное расстояние, менее чем 2/3 от длины плиты, приводит к нарушению условий монтажа и обязательно вызовет прогиб поперечных балок.

В случае Б набор потолка формируется из четырех целых и двух отрезанных до 450 мм панелей. Этот вариант можно считать оптимальным.

Точно так же возникает прогиб, если расстояние между подвесами больше 1200 мм, а удаление линии подвесов от стенки превышает 450 мм. В этом случае для монтажа приходится искать более разгруженный вариант установки профилей Армстронг.

Кроме того, существуют требования по параллельности осей направляющих балок, разность расстояний между параллельными точками в начале профиля и на конце не должна превышать 7 мм. После того как выполнен монтаж профиля на потолке, разность диагоналей на любом элементе окна подвесного потолка не должна превышать 2 мм.

Совет! Если приходится стыковать направляющие планки, то места с замками лучше всего располагать в шахматном порядке.

Ниже приведены оптимизированные схемы монтажа несущих профилей подвесного потолка Армстронг в зависимости от нагрузки.

Схемы 1 и 4 используются для стандартного монтажа подвесного потолка, оборудованного стандартными декоративными плитами 600х600 мм, весом не более 2 кг каждая.

Схемы 2, 5, 6 используются для тяжелых панелей либо при условии дополнительного монтажа светильников, не входящих в класс специализированных источников света для потолков Армстронг.

В этом случае увеличивается количество точек подвеса по линии примыкания к стене и в центральной части каркаса.

Подвесы могут располагаться без соблюдения шахматного порядка. Например, на схеме ниже количество подвесов было увеличено, но монтаж крепежа выполнен треугольником или рокадой. Главное, расстояние между точками крепежа потолочного каркаса не должно превышать 1200 мм.

После того как все вопросы решены, еще раз проверено соответствие профилей, исправность замков, подвесов, выяснили, как собрать потолок Армстронг, можно приступать к непосредственному монтажу каркаса.

В первую очередь выполняется разметка расположения на стенах стартового уголка-профиля.

От того, насколько точным будет выполнен монтаж пристенной уголковой рейки, зависит тот факт, будет ли система выглядеть одной плоскостью, или поверхность получится волнистой или «заваленной» в один из углов помещения.

Общие положения, как собрать потолок Армстронг.  Будет полезно узнать о том, как правильно отрегулировать потолочный каркас.

Для разметки применяют только лазерный или гидравлический уровень, рекомендуется сначала нанести на стены линию контура, и лишь потом приступать к монтажу. Уголок крепится на стены обычными дюбелями с полипропиленовыми вкладышами, с шагом 20 см.

После того как уголок собран, можно приступать к монтажу направляющих балок. Каждую рейку необходимо предварительно проверить на осаживаемость между двумя уголками, после чего фиксируют с помощью концевых замков.

Подвесной потолок как сделать пошаговая инструкция по проведению монтажных работ  расчт необходимых материалов

Следующим этапом идет установка поперечных планок длиной 1200 мм, для монтажа боковых связей торцевые замки вводят в зацепление с окнами в несущем профиле и выравнивают по разметке. После заделки большого поперечного профиля лучше всего сразу поставить подвесы, удерживающие данный сектор конструкции.

Для этого выбирают точку над ближайшей группой отверстий в несущей балке и с помощью перфоратора в бетонной плите пробивают отверстие под дюбель с петлей. Зачастую параллельно с монтажом поперечин каркаса подвесной потолок прихватывают проволокой к потолочным крюкам. Пока система полностью не собрана и не нагружена декоративными панелями, конструкция остается достаточно подвижной.

Далее нужно выполнить монтаж поперечин длиной 600 мм, их вставляют в каркас подвесного потолка, последовательно перемещаясь по периметру комнаты. В последнюю очередь проверяется правильность подрезки боковых реек, прилегающих к стенке.

Если стена помещения оказалась слишком кривой, то, возможно, в первую очередь потребуется вырезать и уложить буферный16 ряд подрезанных плит.

Одновременно подтягивают и регулируют длину подвесов, а так как вес резанных потолочных плиток разный, возможно, потребуется установить дополнительные подвесы.

На завершающем этапе выполняют окончательную закладку декоративных плит на потолочную раму. Делается это очень просто. Достаточно аккуратно завести плиту в окно каркаса, выровнять в горизонтальном положении и уложить ее на полки каркасного профиля.

Заключение

Монтаж подвесного потолка Армстронг не представляет особой сложности, но требует аккуратности в работе с профилями.

После завершения работ собранному подвесному потолку дают выстояться, чтобы конструкция под весом декора осела, и стали видны все прогибы и участки с предельным уровнем деформации профиля. Через пару часов можно вскрыть облицовку и подтянуть подвесы.

Подвесной потолок как сделать пошаговая инструкция по проведению монтажных работ  расчт необходимых материалов

Подобная процедура проводится для больших или очень длинных помещений с зеркальными панелями, для небольших комнат коррекцию обычно выполняют сразу после укладки декора.

Рассмотрим этот процесс более подробно.

Подготовка

Вам потребуются:

  • схема монтажа потолка Армстронг (приведена ниже);
  • расходные материалы: плитка, подвесные спицы, несущие профили, уголок, дюбель-гвозди 6х40 для уголка, анкер-клин для подвесов;
  • инструменты: перфоратор, малярная нить, ножницы по металлу, лазерный или гидроуровень, молоток, плоскогубцы, карандаш и рулетка.
  • Инструкция по установке

Итак, как своими руками установить потолок Армстронг? Рассмотрим весь процесс пошагово.

Недостатки

крепление направляющего профиля к стене
Разрешается сквозное сверление направляющего профиля
Схема установки подвесного потолка Армстронг

Схема установки подвесного потолка Армстронг

Подвесной потолок своими руками

С лазерным уровнем можно разметить любые стены

Подвесной потолок своими руками

Саморез с концевым сверлом

Оцените статью
MALIVICE.RU
Adblock
detector
